淺談逆向設計的一些工藝流程

所謂逆向工程技術就是對實物原形進行數據采集，經過數據處理、三維重構等過程，構造具有相同形狀結構的三維模型。然后，在對原形進行復制或在原形的基礎上進行再設計，實現創新。所以說逆向工程并不是簡單的掃描以及復制的過程，逆向工程的目的是利用實物獲取點云，并基于點云進行優化設計以及創新設計。當然逆向設計并不神秘，他與我們的生活息息相關，日常生活中的自行車的一次次升級改造，汽車流線的愈加無瑕疵都離不開逆向設計。

那么什么時候需要逆向工程呢?我公司經過多年的三維掃描以及逆向工程服務發現逆向工程主要應用到以下方面之中。

1.獲得三維軟件可以編輯的參數化模型，方便數控機床等機加工企業進行材料加工。

2.為了獲得更加合理的數據結構，例如汽車外形流線造型的改進，渦輪葉片的改進等。通過逆向工程設計對掃描獲得的數據進行修改，達到優化創新的目的。

3.為了獲得二維圖紙。機加企業一般比較重視二維圖紙的獲得，逆向工程可以通過對掃描數據的逆向設計，獲得物體的三維模型，在畫圖軟件中即可方便快捷的獲得該實物的任意截面的二維圖紙。

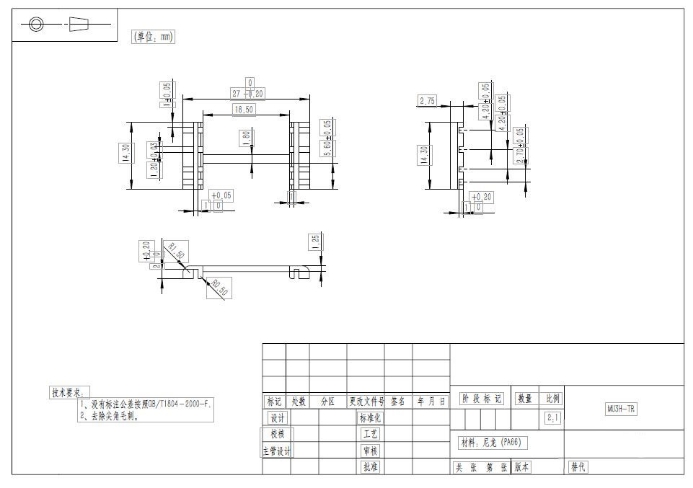

某公司獲取的二維圖紙

抄數公司都有著針對逆向服務設計的服務流程。

1.通過三維掃描儀獲得點云數據或者客戶提供點云數據。

2.通過軟件（geomagic，gom等）對點云數據進行處理，獲得三角網格面數據。包括STL數據進行坐標變化，點云降噪，順滑，優化，簡化等預處理。該步獲得的數據即可進行三維雕刻、3D打印、比對分析等。

3.通過逆向軟件，逆向軟件一般可以采用UG、CATIA、GEOMAGIC DX等專業軟件對獲得的三角網格面數據進行處理。包括面片擬合，截面創建，曲線提取等諸多特征提取方式，而此時即可進行創新設計、優化設計等。

4. 經過軟件計算延伸、剪切等一系列操作獲得逆向的參數模型，該模型可以用來高精度CNC加工、模具設計。

通過上述四步驟即可完成針對一個零件的逆向工程設計，通過逆向工程設計我們不僅可以獲得參數化模型，還可以獲得模型的STL數據并進行對比檢測、三維雕刻，同時可以獲得參數化模型并進行優化設計。
