    • 逆向設計的三種數據測量技術及其特點

      日期:2020-06-24 來源:至誠工業設計

      技術和核心是相輔相成的。只要是穩定成熟的系統都是在核心技術的支撐下充分整合輔助單元,使其綜合成為一個系統終端,針對任務,優化分析并給予最優解決方案。逆向工程以數據為對象,以數學方法為工具,結合先進軟件技術,根據項目特點,提取特征,逆推數學模型,并最終完成逆向反求。逆向設計是一個復雜的系統工程,涉及的學科廣而深,其關鍵技術集中體現在數據測量、數據處理、曲面重構3各方面。接下來至誠工業就來說說逆向設計三種數據測量技術及其特點。

       逆向設計

      數據測量技術

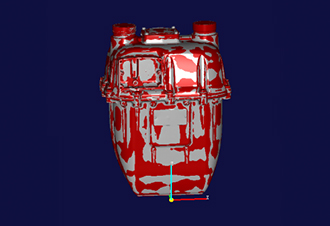

      數據測量,即借助工具獲取參數。逆向工程中數據測量是指,利用測量設備獲取樣件表面輪廓信息。測量技術中的測量設備分成二維和三維兩類。二維測量設備基于成像技術,比如數碼照相機、數字視頻照相機和桌面掃描設備等。三維測量設備能夠測量和提供被測量物體的三維深度信息而更適合于幾何逆向反求。數據測量方法主要分為接觸式測量方法和非接觸式測量方法。



      接觸式數據測量方法

      接觸式測量是指利用接觸式測量設備對實物外表面進行測量。如三坐標測量儀(CMM),它是利用傳感器實現測量頭在工件上的快速移動,從而快速記錄下路徑點的坐標值,具有較高精度,但這種方法測量速度較慢,而且對側頭不能觸及的表面是無法測量的,不易獲得連續的坐標點,對軟質材料如泡沫、橡膠、黏土等,適應性差。



      接觸式數據測量方法包括使用基于力的擊發原理的觸發式數據測量和掃描儀數據測量。前者采集速度較低,一般只適于零件的表面形狀檢測,或需要數據較少的表面數字化的場合;后者速度較快,因而可用于采集較大規模的數據。



      觸發式數據測量方法

      觸發式數據測量方法采用觸發探頭,觸發探頭又稱為開關測頭,當測頭的探針接觸到產品的表面時,由于探針受力變形觸發采樣開關,通過數據測量系統記下探針的當前坐標值,逐點移動探針就可以獲得產品的表面輪廓的坐標數據。常用的接觸式觸發探頭主要包括:機械式觸發探頭、應變片式觸發探頭、壓電陶瓷觸發探頭。



      觸發式探頭可適用于空間箱體類工件及已知產品表面的測量,由于其體積較小,易于在狹小的空間內操作應用。且在測量數據點過程中,測量機處于勻速直線低速狀態,所以,測量機的動態性能對測量精度的影響較小。但由于側頭的限制,被測零件的一些細節之處不能夠完整測量,且不適用于一些易碎、易變形零件的測量。另外接觸式測量的測頭與零件表面接觸,測量速度慢,測量后還要進行測頭補償,數據量小,不能真實反映實體的形狀。
