　　深圳3D抄數公司-至誠工業今天為大家講講抄數設計在不同產品的應用有哪些?抄數設計在不同產品的應用。抄數設計(又稱逆向工程)在不同產品領域應用廣泛，它結合了三維測量、計算機輔助設計、快速成型等高新技術，以下是其具體應用：

　　抄數設計在不同產品的應用

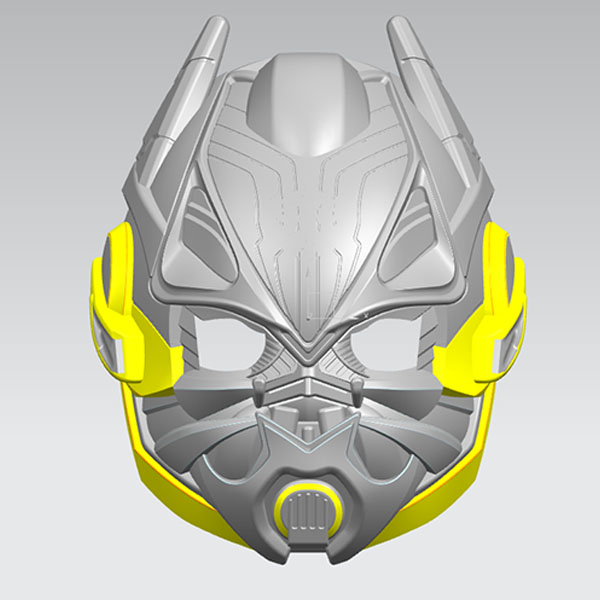

　　玩具開發：玩具表面復雜，開發過程中選擇抄數設計是常見做法。開發流程為樣板-抄數-建模(PROE)-模具制作。通過激光抄數機對玩具樣品進行高速精確掃描，獲取三維輪廓數據，配合軟件進行三維設計重構，生成實體，進而完成模具制作。

　　工藝品開發：工藝品表面特征往往非常小，曲面無理、扭曲，基本無拆面方法可言，其開發方式與玩具不同，主要區別在于建模過程。這類產品抄完數后，需要用FREEFORM、geomagic等軟件處理。FREEFORM的做法是得到源數據后直接用源數據生成實體，方法相對簡單;而PROE抄數只是用源數據(STL)作為參照，重新畫線、面來做出實體。

　　機殼類產品開發：以手機為例，這類產品對精度要求高，抄數過程與玩具抄數類似，但需考慮變形問題。工程師在設計過程中要結合結構設計經驗糾正源數據上的錯誤，從產品結構、模具結構上評估變形部分，保證產品功能完整。高精度要求方面需要結構2D投影，一般可達0.02誤差，用高清投影儀把產品的外形線抄出，再結合三維抄數機，可使產品完美呈現。

　　汽車開發：當最終車樣確定即將投入生產時，由于車身的獨一無二性，需要采用抄數設計進行完整數據采集，以創建CAD三維模型。抄數設計能夠準確、快速地完成數據采集，大大節省后處理時間，加速工作周轉周期。

　　建筑設計：抄數設計可以對建筑物進行精確的測量和建模，為建筑設計和施工提供準確的數據支持。

　　醫療器械設計：如核算檢測儀逆向測繪、單分子檢測儀器逆向測繪、醫療臺車逆向掃描、影像定格機、生物/化學移液器、多功能血糖儀、口腔窺視鏡、化反應制氧機等。通過抄數設計獲取醫療器械的三維數據，進行三維設計重構，為醫療器械的研發和生產提供有力支持。

　　電子類產品開發：涉及車載POS機終端、充電寶、指紋識別打卡機、WIFI電子貓眼、智能電動車充電器、電動車數字儀表、手持鐵路探測器等。在電子產品的開發中，抄數設計可極大地縮短產品開發周期。例如，當企業需要在外觀上有所創新時，結構設計可能不需要變化，甚至PCBA也可以用庫存，此時可用抄數設計技術把結構和PCBA抄出，然后在外觀設計上創新，既能消化PCBA庫存又能保證產品結構的成功率。

　　小家電產品開發：涵蓋手持式吸塵器、立式吸塵器、吸塵器伸縮管、滴漏式咖啡機、電蒸籠、電水壺、電飯煲、慢燉鍋、極熱式熱水器等。通過抄數設計，可快速獲取小家電產品的三維數據，進行產品的改進和創新設計。

　　電動工具類開發：如工業探照燈、電動電磚、氣動風槍工具、自動收管器、多功能美工刀等。抄數設計有助于對電動工具進行精確的測量和建模，為產品的優化設計和生產提供數據支持。
