　　深圳3D抄數公司-至誠工業今天為大家講講抄數設計的作業流程是怎樣的呢?抄數設計的作業流程。抄數設計(又稱逆向工程)的作業流程涵蓋從實物掃描到模型重構及加工數據輸出的完整技術鏈條，具體可分為以下四個核心階段：

　　抄數設計的作業流程

　　產品手板制作與三維數據采集：

　　通過CNC加工或3D打印技術制作待測樣件的物理模型，確保表面質量滿足激光掃描精度要求。

　　使用高精度三維激光掃描儀對模型表面進行高速精確的掃描，獲取密集點云數據。典型設備掃描精度可達±0.01mm，掃描速度每秒120萬點，輸出imw格式原始數據文件。

　　數據后處理：

　　通過Surface等專業軟件對點云進行去噪、拼接和精簡處理，轉換為iges格式的網格線數據，為后續曲面重構提供基礎。

　　多視角掃描時需設置定位標記點，拼接誤差控制在±0.02mm以內，確保整體數據完整性。

　　三維設計重構：

　　將iges格式網格線導入U(xiǎn)G、ProE(Creo)或Geomagic Design等專業逆向工程軟件，通過"小平面特征"模塊完成點云數據可視化。

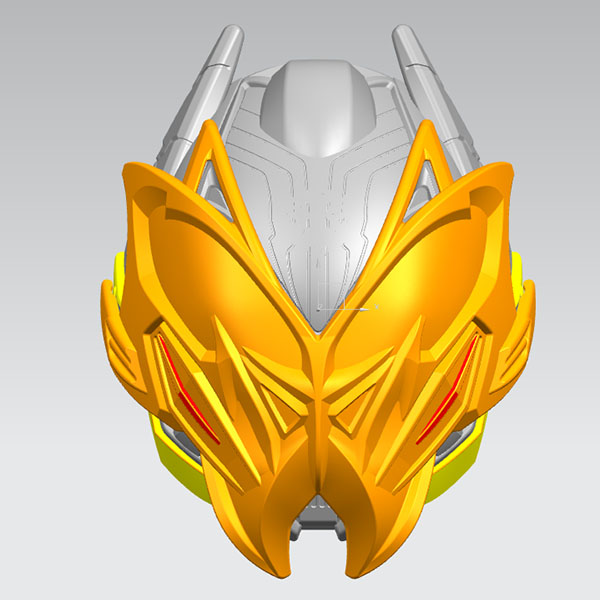

　　工程人員結合原始產品特征，在軟件中完成以下操作：提取截面線、特征線或邊界線，采用掃成、蒙面、裁剪等曲面構造方法，生成以NURBS曲面為主體的CAD模型。

　　基于逆向重構模型進行正向設計優化，包括優化產品結構細節、完善裝配關系、開展物理性能仿真分析等。

　　加工數據輸出與驗證：

　　將重構模型轉換為stp或igs等可加工格式，確保曲面連續性達到G1/G2級，為數控編程提供基礎數據。

　　通過PowerMILL、HyperMILL等專業CAM軟件，根據加工工藝要求生成刀路軌跡，輸出NC程序代碼。

　　采用3D打印快速成型技術制作驗證樣件，通過三坐標測量儀檢測關鍵尺寸，確保加工精度符合設計要求。

　　建立"逆向重構-正向優化-加工驗證"的質量管控體系，典型項目需經過3輪以上迭代優化才能達到量產標準。
